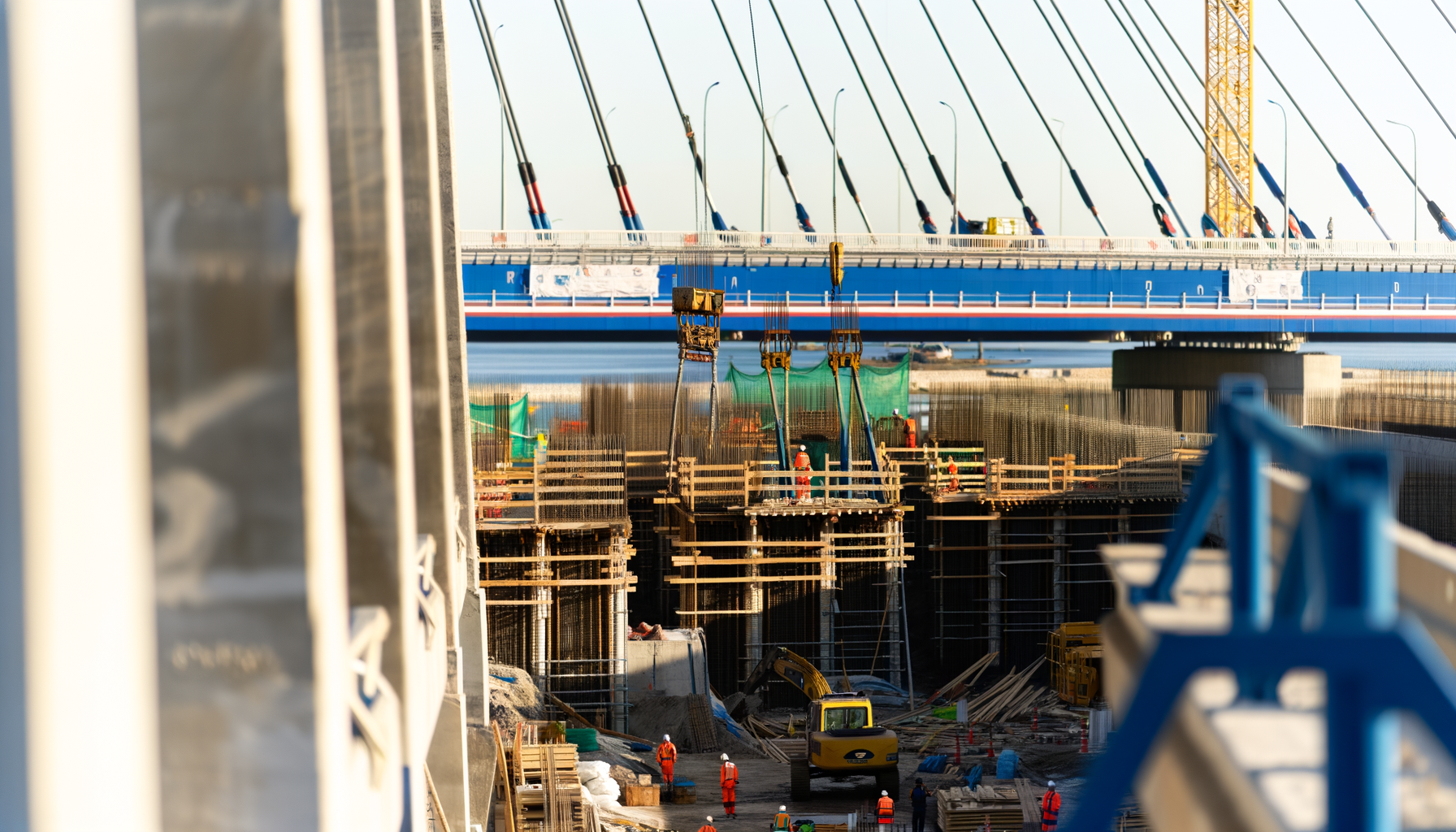

Introducción: El equilibrio invisible frente a la gravedad
La infraestructura moderna a menudo oculta la complejidad matemática que sostiene nuestro mundo. Cuando observamos una de estas inmensas estructuras cruzar un abismo, rara vez pensamos en la constante batalla física que se libra en su interior. Los puentes no son simples caminos estáticos suspendidos en el aire; son complejas maquinarias de equilibrio arquitectónico diseñadas para resistir el embate implacable de la gravedad.
Desde el punto de vista de la ingeniería civil, los puentes funcionan equilibrando las fuerzas físicas entre la superestructura y la infraestructura. La superestructura comprende el tablero y todos los componentes que reciben el tráfico y transmiten las cargas hacia los apoyos. Por su parte, la infraestructura incluye los pilares, estribos, pilas y zapatas, cuya misión es recibir estas inmensas cargas y transmitirlas de forma segura al suelo.
El diseño de un viaducto es, en esencia, una respuesta matemática a las luces que se deben salvar y a las cargas que se deben soportar. Cada viga, cada cable y cada pilar están calculados al milímetro para gestionar tensiones extremas. Entender cómo se construyen requiere abandonar la visión meramente estética para adentrarse en la mecánica de fluidos, la resistencia de materiales y la física de fuerzas.
En esta guía técnica, desglosaremos cómo las propiedades físicas de los materiales y la gestión inteligente de la tracción y la compresión determinan de forma absoluta tanto el tipo de puente elegido como el método de ejecución constructiva necesario para levantarlo de forma segura.
Puntos Clave a Retener (Key Takeaways)
- Dinámica de fuerzas: El diseño estructural de cualquier viaducto depende de su capacidad para gestionar y desviar las fuerzas de tracción y compresión hacia el terreno sólido.
- Tipología estructural: Existen cinco grandes familias de puentes (vigas, arco, voladizo, atirantados y colgantes), cada una optimizada para un rango específico de longitud de luz.
- Sinergia de materiales: El hormigón armado y pretensado domina la ingeniería actual gracias a la combinación perfecta entre la resistencia a la compresión del cemento y la resistencia a la tracción del acero.
- Estrategia constructiva: La orografía del terreno dicta el método de montaje; técnicas avanzadas como los voladizos sucesivos permiten edificar sin necesidad de usar apoyos temporales o cimbras.
Anatomía de las cargas: Cimentación, subestructura y superestructura
Para comprender verdaderamente una obra de ingeniería, es necesario cambiar nuestra perspectiva. Un puente no es un objeto pasivo, sino un campo de batalla constante entre la gravedad y las fuerzas de resistencia estructural. La carga del tráfico vehicular no desaparece mágicamente; debe encontrar un camino ininterrumpido hacia el estrato resistente de la tierra.
Este viaje de las fuerzas físicas exige que las partes de un puente se dividan estratégicamente en tres niveles: cimentación, subestructura y superestructura. Cada nivel tiene un papel fundamental en este flujo de energía cinética y potencial.
La superestructura: Primera línea de defensa
La superestructura está conformada por el tablero y todos los elementos que reciben las sobrecargas directas del tráfico, el viento y los sismos. Es la primera barrera que absorbe el impacto. Aquí, el peso de los vehículos genera fuerzas de flexión que intentan curvar la plataforma. El objetivo de la superestructura no es absorber toda la fuerza, sino canalizarla rápidamente hacia los puntos de apoyo.
La subestructura: El canal de transmisión
Una vez que la superestructura recoge la carga, la transfiere a la subestructura. Este nivel está compuesto por pilas (apoyos intermedios), estribos (apoyos en los extremos que también contienen las tierras), y pilonos o torres. Estos elementos actúan como intermediarios robustos que sufren fuerzas extremas de compresión (aplastamiento) al empujar el peso hacia abajo.
La cimentación: El anclaje final
El viaje de las cargas concluye en la cimentación. Ocultas bajo la tierra o el lecho del río, zapatas, pilotes y encepados distribuyen millones de toneladas sobre el sustrato geológico. Si la cimentación cede, todo el campo de batalla colapsa.
En todo este recorrido, la estructura lidia con dos fuerzas antagónicas. Por un lado, la tracción, que tiende a estirar o alargar los materiales. Por otro lado, la compresión, que tiende a aplastarlos. El éxito de cualquier tipología estructural radica en cómo aísla, equilibra o anula estas dos amenazas invisibles.
¿Cómo gestiona cada tipo de puente las fuerzas físicas?
La forma de un puente nunca es caprichosa; es la materialización de un diagrama de fuerzas. A medida que la luz a salvar aumenta, la ingeniería civil ha tenido que inventar nuevas morfologías capaces de evitar el colapso por flexión o rotura. A continuación, analizamos las cinco tipologías principales desde una perspectiva estrictamente mecánica y constructiva.
Puentes de vigas: Simplicidad apoyada
Es la forma estructural más elemental y común en las redes de autopistas. Consiste en una plataforma rígida apoyada en pilares. En los puentes de vigas, la fuerza de compresión empuja la carga hacia el centro superior del tablero, intentando doblarlo. Simultáneamente, la fuerza de tracción desplaza la carga a lo largo de la parte inferior hacia los estribos de los extremos y las pilas intermedias. Su construcción es rápida, frecuentemente mediante el izado de vigas prefabricadas con grúas de gran tonelaje o el uso de vigas lanzadoras.
Puentes de arco: El dominio de la compresión
El puente de arco es uno de los diseños más antiguos y resistentes ideados por la humanidad. Su eficacia se basa en la geometría: el arco (que puede ser curvo o semicircular) traslada la carga a lo largo de toda su curva ininterrumpida hasta los estribos en los extremos. El arco puede situarse sobre o bajo el tablero, pero su característica principal es invariable: la estructura del arco está siempre bajo compresión. Al no sufrir tracción significativa, históricamente se construían con piedra. Hoy, se erigen en acero u hormigón, requiriendo estribos fuertemente cimentados para soportar el empuje lateral divergente.
Puentes en voladizo: Equilibrio asimétrico
Esta tipología representa una genialidad de la física estática. El puente en voladizo se construye utilizando vigas proyectadas al vacío y apoyadas desde un solo extremo, como un trampolín. Durante la construcción, las cargas se equilibran cuidadosamente entre ambos lados del pilar central del voladizo, compensando el momento flector. Su mayor ventaja es operativa: la mayoría de los puentes en voladizo no necesita cimbra o apoyos temporales desde el suelo. Esto los hace la opción ideal y predominante para atravesar barrancos profundos, valles escarpados y ríos inundables donde colocar andamiajes sería imposible.
Puentes atirantados: Geometría en tensión
A menudo confundidos visualmente con los colgantes, los puentes atirantados tienen una mecánica muy distinta. Este tipo de puente conecta el tablero directamente con los pilonos mediante cables tirantes, generalmente dispuestos en un patrón de abanico o de arpa. La transferencia de fuerzas es inmediata: las cargas del tablero se transmiten por tensión por los cables y se transfieren directamente a los pilonos, que las bajan por compresión al suelo. Se utiliza estratégicamente para luces mayores que las de un puente en voladizo, pero menores que las de un puente colgante, optimizando el uso del acero estructural.
Puentes colgantes: Venciendo las grandes luces
Cuando se trata de cruzar bahías enteras o estrechos marinos, el puente colgante es la única solución viable. En esta estructura, el tablero está completamente suspendido de tirantes verticales (péndolas). Estas péndolas van unidas a enormes cables de suspensión principales, que trazan una curva catenaria anclada firmemente al terreno natural en los extremos y sostenida en alto por torres monumentales. Aquí, las enormes cargas del tráfico y del propio peso se convierten de forma pura en tensión en los cables, mientras que las torres soportan fuerzas colosales de compresión vertical.
El mapa de infraestructuras: Ejemplos de puentes emblemáticos en España
La teoría estructural se hace palpable al observar la red de infraestructuras del territorio español, que cuenta con ejemplos magistrales de cada tipología adaptada a su compleja orografía.
- Viaducto de Antzuola (Gipuzkoa): Un excelente representante moderno de los puentes de vigas y de la construcción mediante empuje de tableros, demostrando la eficiencia del hormigón pretensado para salvar desniveles montañosos de forma rápida.
- Puente Eresma (Segovia): Un ejemplo destacado de puente de arco. Demuestra cómo la compresión pura se transmite a través de la curvatura hacia los márgenes escarpados del río, integrándose de manera robusta en el entorno.
- Puente de Vizcaya (Bilbao): El histórico viaducto transbordador es un icono mundial de la tipología de puente colgante en hierro estructural. Ilustra perfectamente cómo los cables principales en tensión pueden soportar cargas móviles dinámicas salvando la ría del Nervión.
- Puente Guadiana (Ayamonte): En la frontera con Portugal, este espectacular puente atirantado dibuja su clásico patrón de abanico. Los grandes pilonos de hormigón absorben la compresión mientras sus finos cables atirantan el tablero, permitiendo el libre paso de embarcaciones de gran calado sin necesidad de apoyos en el cauce.
¿Qué puente elegir? La Matriz Estructural de Ingeniería
Determinar el diseño óptimo de un puente requiere cruzar múltiples variables técnicas. La luz libre a salvar es el factor restrictivo más importante, seguido por las condiciones geotécnicas del lecho y el impacto de los vientos dominantes.
Para facilitar esta toma de decisiones, hemos desarrollado la siguiente Matriz Estructural de Ingeniería. Esta tabla avanzada no solo clasifica la forma visual, sino que cruza la tipología con el esfuerzo físico dominante, la luz recomendada y el método de ejecución constructiva más eficiente para cada caso.
| Tipo de Puente | Fuerza Física Dominante | Rango de Luz Ideal | Método Constructivo Típico |
|---|---|---|---|
| Vigas | Flexión (Tracción y Compresión cruzadas) | 10 a 150 metros | Grúas pesadas, vigas prefabricadas, o cimbras completas apoyadas en el terreno. |
| Arco | Compresión Pura | 100 a 400 metros | Cimbras provisionales o avance mediante voladizos atirantados provisionales. |
| Voladizo | Equilibrio de Momentos (Flexión asimétrica) | 50 a 250 metros | Dovelas en voladizos sucesivos con carros de avance (construcción sin cimbra). |
| Atirantado | Tracción en tirantes, Compresión en pilonos | 200 a 1.000 metros | Voladizos sucesivos compensados, instalando cables a medida que avanza el tablero. |
| Colgante | Tracción Extrema en cables principales | 800 a +2.000 metros | Izado de torres, hilado aéreo de cables principales y posterior suspensión de segmentos del tablero. |
Esta matriz evidencia que a medida que aumentamos la longitud del vano, abandonamos las estructuras masivas sometidas a flexión o compresión pura (vigas y arcos) para depender casi exclusivamente de la enorme resistencia a la tracción del acero (tirantes y cables).
Materiales de construcción: El límite entre la flexión y la rotura
La selección del diseño de un puente es inseparable de las propiedades atómicas y macroscópicas de los materiales de construcción. En el núcleo de la ingeniería civil, cada material es evaluado por cómo reacciona frente al estrés mecánico, marcando el límite entre una simple flexión elástica y una falla catastrófica.
El material hegemónico en las infraestructuras modernas es el hormigón. Geológicamente denso, el hormigón tiene una enorme y extraordinaria resistencia a la compresión. Puede soportar pesos colosales aplastándolo. Sin embargo, su debilidad intrínseca es su muy baja resistencia a la tracción; si se dobla o se estira, se agrieta y se parte casi sin previo aviso.
Para solucionar esta vulnerabilidad, la ingeniería introdujo el acero. El acero estructural posee altísimas resistencias tanto a la compresión como a la tracción, y además es altamente dúctil, lo que significa que puede deformarse antes de romperse, absorbiendo energía. Sin embargo, construir una estructura masiva puramente de acero es extremadamente costoso y sujeto a la fatiga por corrosión.
La solución técnica definitiva fue combinar ambos, creando el hormigón armado. Se introducen barras de acero en las zonas inferiores de las vigas donde actúa la tracción, mientras la masa de cemento soporta la compresión superior.
La evolución de este concepto llevó al hormigón pretensado y postensado. Mediante cables de acero de altísima resistencia tensados en el interior del hormigón, se le induce una compresión artificial previa. Esto anula las fuerzas de tracción que generarán los vehículos, permitiendo construir vigas mucho más largas y delgadas. Además, la industria actual comienza a incorporar nuevos composites y polímeros reforzados con fibra (FRP) para aligerar tableros y combatir la agresividad ambiental en entornos marinos.
Preguntas Frecuentes (FAQ) sobre el diseño y construcción de puentes
¿Por qué los puentes en voladizo son ideales para ríos inundables?
El método constructivo mediante voladizos sucesivos permite que el puente crezca desde las pilas centrales hacia afuera, equilibrando pesos en el aire sin tocar el suelo intermedio. Dado que la mayoría no necesita cimbra ni estructuras de apoyo temporales bajo el tablero, el cauce del río se mantiene despejado. Esto previene desastres en caso de crecidas repentinas que arrasarían con los andamiajes tradicionales.
¿Qué diferencia estructural hay entre un puente colgante y uno atirantado?
Aunque visualmente ambos utilizan cables, su comportamiento físico es opuesto. El puente colgante requiere enormes cables de suspensión horizontales anclados en los extremos geológicos del valle; el tablero pende de ellos. En contraste, el puente atirantado prescinde de esos anclajes en los extremos terrestres. En su lugar, conecta el tablero directamente con los pilonos mediante cables tirantes en un patrón de abanico, transfiriendo las cargas directamente a los pilonos y comprimiéndolos contra el suelo.
¿Dónde se establecen los estándares de seguridad y normativas de carga?
La regulación de pesos máximos, resistencia sísmica y fatiga de materiales está fuertemente protocolizada a nivel internacional. Instituciones globales como la Sociedad Americana de Ingenieros Civiles desarrollan marcos normativos y guías de mejores prácticas que rigen el cálculo estructural en todo el mundo. Asimismo, para criterios de diseño enfocados en flujos de tráfico intenso y regulaciones de la red viaria, manuales emitidos por entidades gubernamentales como la Administración Federal de Carreteras son referencias de cabecera para los ingenieros civiles en la planificación de viaductos.
